Coulissants
Schüco Panorama Design ASS 77 PD
Le coulissant aluminium pour les très grandes baies : des vantaux presque sans cadre, un seuil noyé dans le sol, une glisse sans effort jusqu'à 500 kg.
- Masse vue centrale
- 37 mm
- Masse vue centrale
- Par vantail
- 500 kg
- Par vantail
- Largeur d'élément
- 19,2 m
- Largeur d'élément
- Hauteur max.
- 3,5 m
- Hauteur max.
Coupe technique
Un système pensé pour disparaître

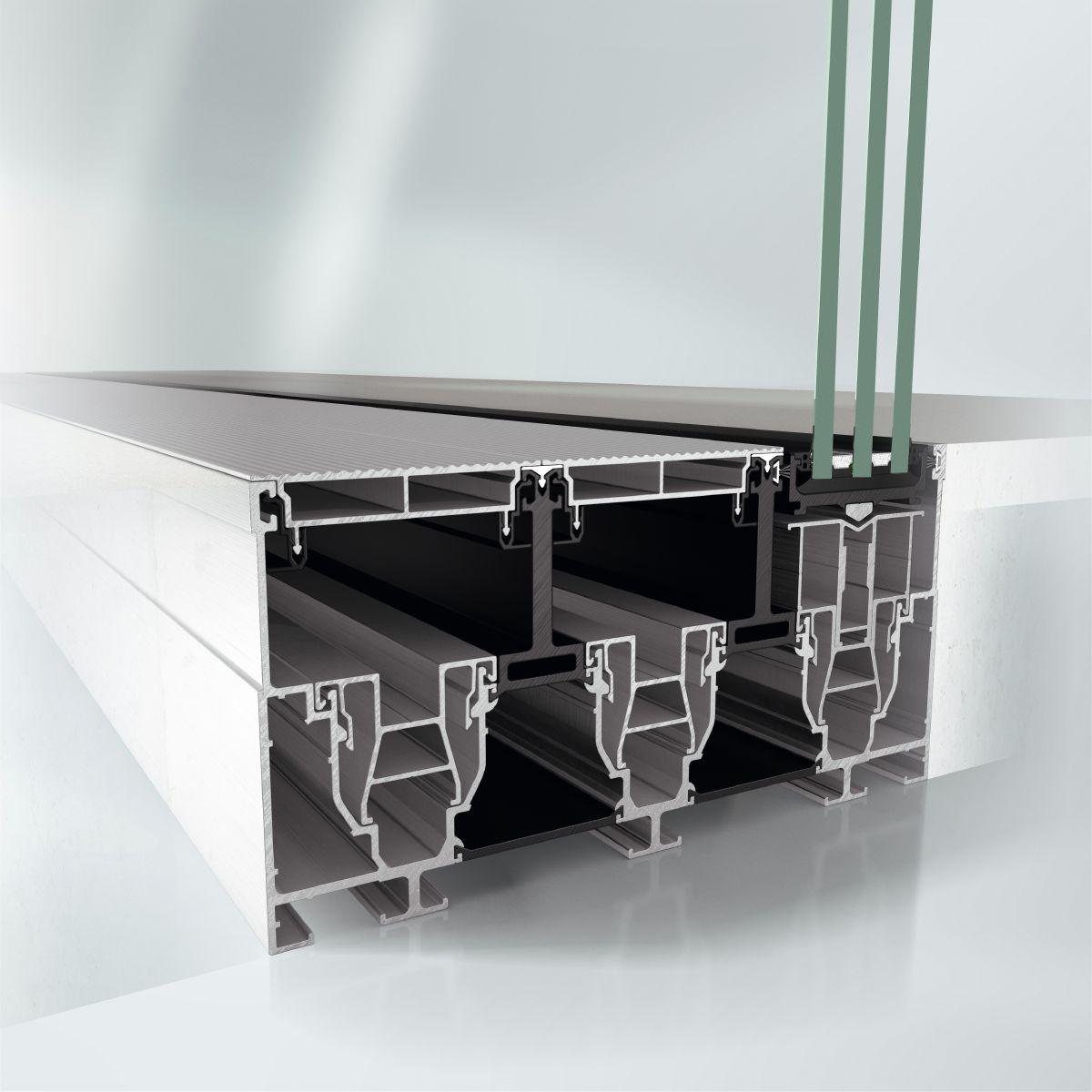

Coupe officielle Schüco ASS 77 PD : rails multiples, dormant encastré et vantaux à profil minimal.
- 1Vitrage jusqu'à 60 mmTriple vitrage épais pour les très grands volumes vitrés, isolation Uw dès 1,0 W/(m²·K).
- 2Vantail à profil minimalLe cadre du vantail disparaît dans le dormant : 37 mm de masse vue seulement au croisement.
- 3Rails multiplesPlusieurs rails de roulement pour combiner vantaux fixes et coulissants, jusqu'à 500 kg chacun.

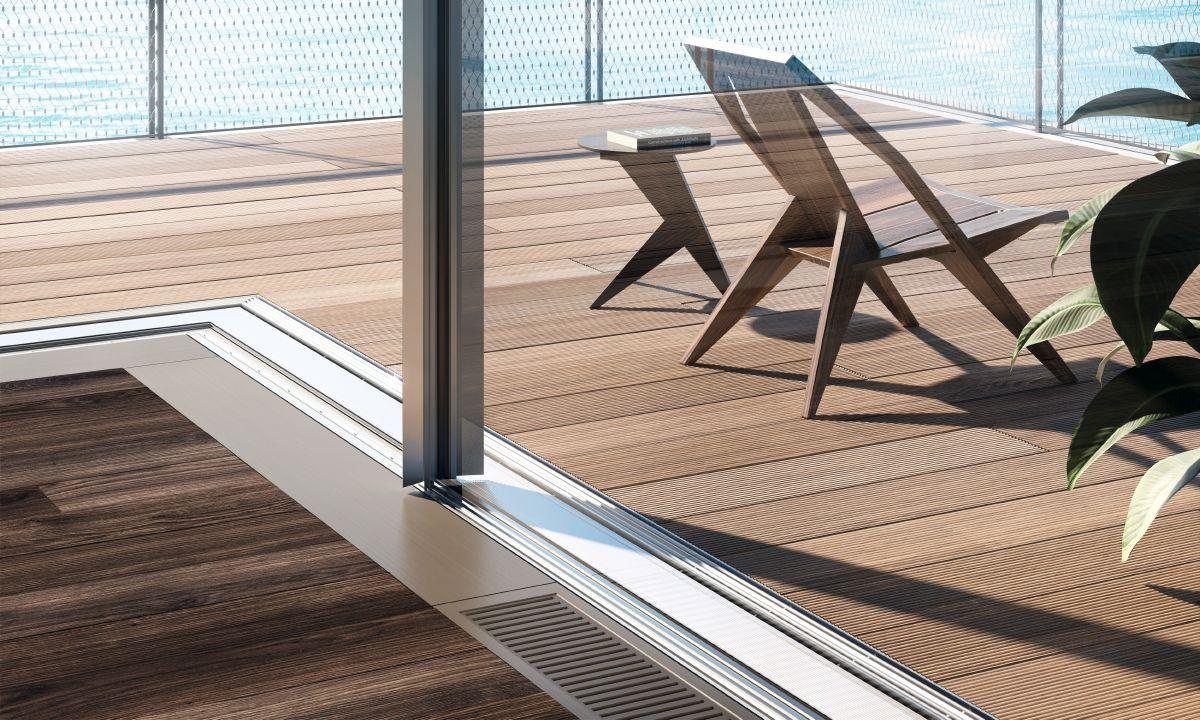

- 4Dormant encastré au solLe dormant se noie dans la chape : seuil affleurant, passage sans obstacle entre intérieur et terrasse.
- 5Dormant 197 à 297 mmProfondeur adaptée au nombre de rails et à la configuration d'ouverture.
Visuel : Schüco International
Dimensions
Jusqu'où va le Panorama Design
Valeurs maximales de la fiche Schüco ASS 77 PD.HI — à valider avec nous selon la configuration et le vitrage.
3 200mm
Largeur de vantail max.
3 500mm
Hauteur de vantail max.
42dB
Affaiblissement acoustique Rw
E 750
Étanchéité à l'eau
Poids maximal supporté
Un vantail Panorama Design supporte plus de quatre fois le poids d'un ouvrant de fenêtre.
Épaisseur de vitrage maximale
Sources : fiches Schüco LivIng 82, LivIng porte, ASS 77 PD.HI.
Fiche technique Schüco ASS 77 PD.HI
| Système | Schüco ASS 77 PD.HI — aluminium |
|---|---|
| Masse vue centrale | 37 mm seulement |
| Poids de vantail max. | 500 kg |
| Vantail max. (L × H) | 3 200 × 3 500 mm |
| Largeur d'élément max. | 19,2 m |
| Vitrage | 20 à 60 mm |
| Profondeur de dormant | 197 à 297 mm |
| Uw | dès 1,0 W/(m²·K) |
| Affaiblissement acoustique Rw | 42 dB |
| Étanchéité à l'eau | E 750 |
| Retardement à l'effraction | jusqu'à RC 2 |
| Manœuvre | Manuelle ou motorisée |
Pose au robot de levage — chantier réel
Grands vitrages : nous livrons avec remorque vitrage et robot de levage, et conseillons vos équipes sur la manutention.
Inspiration

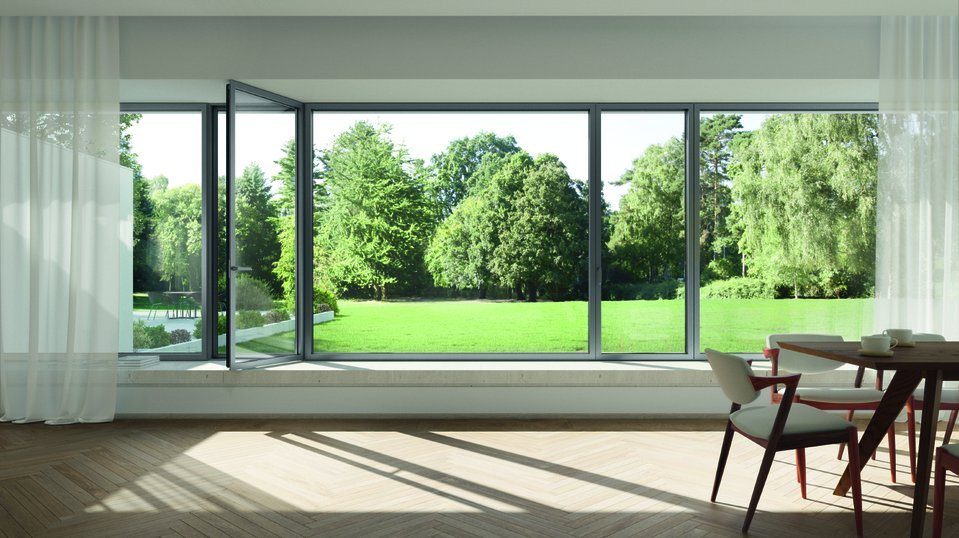

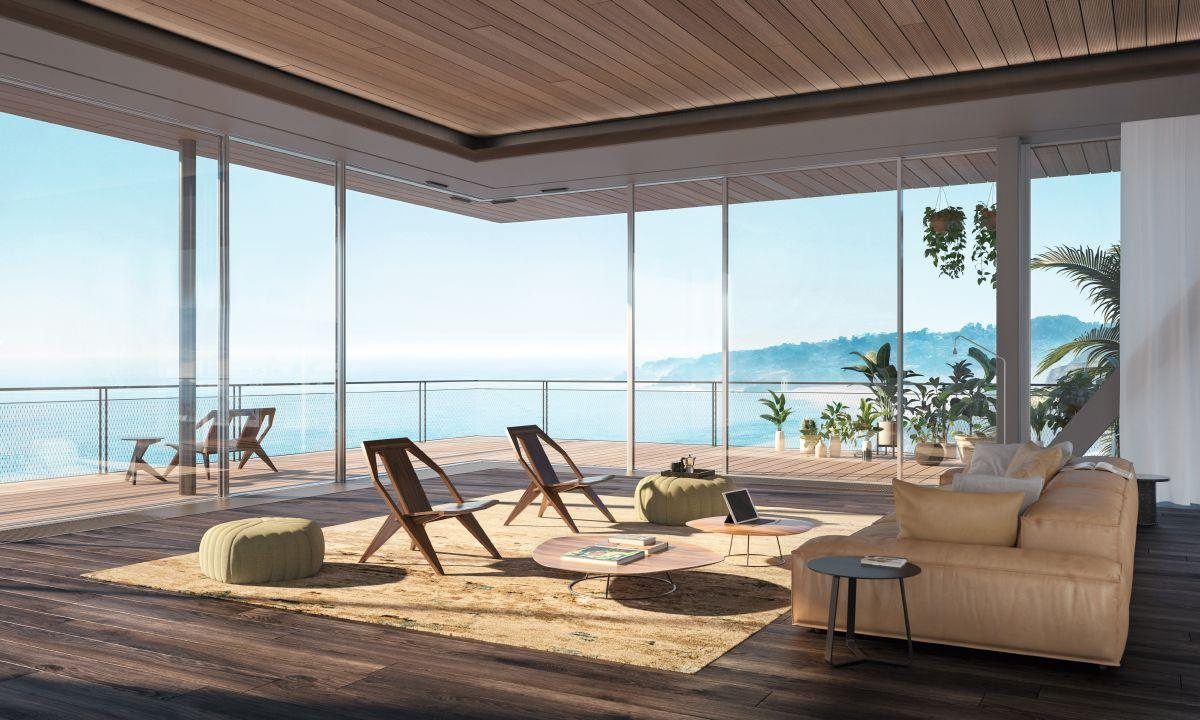

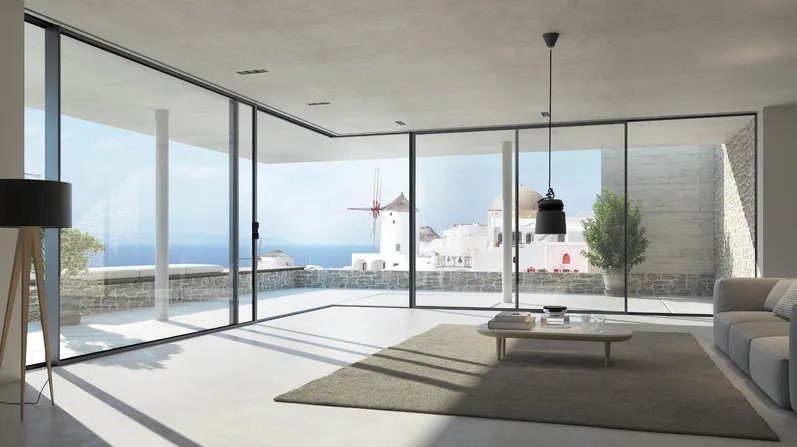

Panorama Design en situation
Visuels Schüco — pour vos présentations clients et dossiers d'architecte.
